Broyeur à Cône CS
Le concasseur à cône avec chambre de type standard est utilisé pour le concassage moyen, la chambre de type moyen est utilisée pour le concassage fin et le type à tête courte est utilisé pour le concassage ultra-fin.
Principe de fonctionnement du concasseur à cône à ressort
Le concasseur à cône écrase les matériaux par la surface de travail entre le cône mobile et le cône fixe. Il est donc plus avancé et plus efficace que le concasseur à mâchoires. Le cône mobile est soutenu par un roulement sphérique et fixé sur un arbre vertical suspendu qui est placé dans le manchon excentrique, et le manchon est placé sur le roulement d’arrêt et de poussée. Le cône mobile et l’arbre vertical sont entraînés ensemble par le manchon d’arbre excentrique. Le manchon d’arbre excentrique est entraîné par un arbre horizontal et un engrenage à bordures, et la roue de la bande transporteuse est entraînée par un moteur via des courroies trapézoïdales. La partie inférieure de l’arbre vertical est installée dans le manchon excentrique. Lorsque le manchon excentrique tourne, une surface conique est bordée par l’arbre. Lorsque le cône mobile s’approche du cône fixe, les roches sont broyées en morceaux, lorsque le cône mobile part, les matériaux broyés sont déchargés par le trou de décharge. Le cône fixe peut être monté ou descendu en ajustant le réglage pour ajuster la largeur du trou de décharge, par conséquent la taille de sortie est déterminée ajustée.

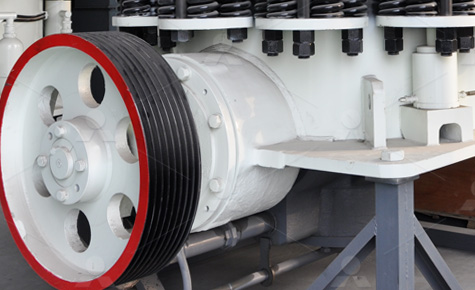

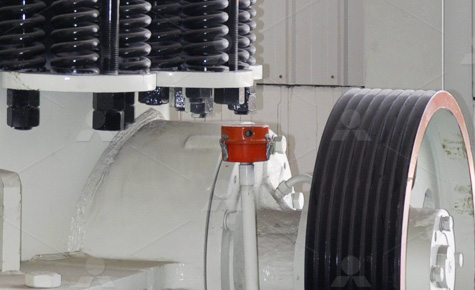

Détails du concasseur à cône à ressort
Spécifications - Données techniques
| Modèle | Dia. Mm (inch) | Cavité | Format d’alimentation | Taille de sortie (mm) | Vitesse de l’axe (r/min) | Puissance (kw) | Capacité(T/h) | Poids(t) | Dimension (mm) | |
| Taille de fermeture (mm) | Taille d’ouverture (mm) | |||||||||
| CSB75 | 900 (3′) | Fine | 83 | 102 | 9-22 | 580 | 75(100) | 45-91 | 12.2 | 2821×1880×2164 |
| Coarse | 159 | 175 | 13-38 | 59-163 | ||||||
| CSB160 | 1295 (4 1/4′) | Fine | 109 | 137 | 13-31 | 485 | 185(250) | 109-181 | 23.8 | 2800×2342×2668 |
| Medium | 188 | 210 | 16-31 | 132-253 | ||||||
| Coarse | 216 | 241 | 19-51 | 172-349 | ||||||
| CSB240 | 1650 (5 1/2′) | Fine | 188 | 209 | 16-38 | 485 | 240(320) | 181-327 | 55 | 3911×2870×3771 |
| Medium | 213 | 241 | 22-51 | 258-417 | ||||||
| Coarse | 241 | 268 | 25-64 | 299-635 | ||||||
