Concasseur à Percussion d’axe vertical VSI5X
Cette machine peut satisfaire les exigences des clients en matière d'efficacité et de capacité, car sa durée de vie est augmentée de 48 %, les coûts sont réduits de 30 % et le débit des matériaux est amélioré de 30 %.
Principe de fonctionnement
En entrant dans la turbine, la matière première est broyée directement par impact sur la plaque d’impact, puis accélérée et projetée. La matière première peut également être divisée en deux parties par la plaque de séparation. L’une tombe de tous côtés. L’autre pénètre dans la turbine, est accélérée, projetée et entre en collision avec la matière en chute, puis rebondit sur la plaque d’impact. La circulation se répète. Au fur et à mesure du broyage, de fines particules de matière forment progressivement un lit autour de la plaque d’impact, améliorant ainsi l’effet de broyage et protégeant la machine. Le sable artificiel souhaité descend finalement par la sortie.

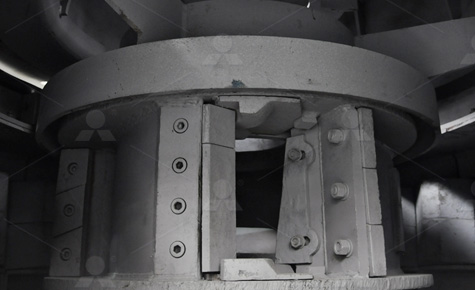

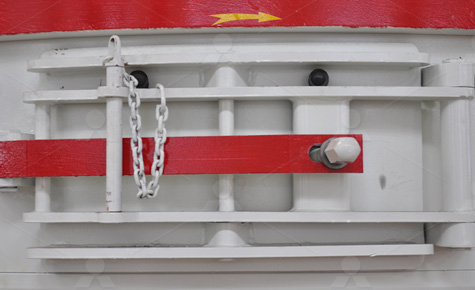

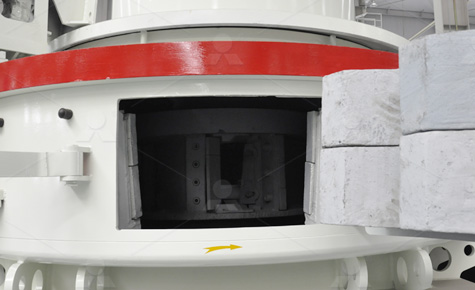

Détails
Spécifications - Données techniques
1. Main technical parameters:
| Modèle | Concassage | Façonnage | Concassage | Façonnage | Vitesse de rotation (r/ min) | Puissance (deux moteurs) (kW) |
| Taille d`alimentation maximal (mm) | Capacité de passant(t/h) | |||||
| VSI5X7615 | 35 | 30 | 150-280 | 70-140 | 1700-1900 | 75×2 |
| VSI5X8522 | 40 | 35 | 240-380 | 120-190 | 1500-1700 | 110×2 |
| VSI5X9532 | 45 | 40 | 350-540 | 180-280 | 1300-1510 | 160×2 |
| VSI5X1145 | 50 | 45 | 500-640 | 250-360 | 1100-1310 | 220×2 |
Note: Capacity depends on crushing limestone, material size, moisture and features also affect capacity.
2. Lubricating system parameter:
| Oil box volume (L) | 240 |
| Rated pressure (MPa) | 0.63 |
| Flow capacity (L/min) | 8 |
| Power (KW) | 0.31 |
| Cooling water consumption (m3/h) | ≥1.2 |
| Electrical heating voltage (V) | 220 |
| Medium | Bearing oil 32—46# |
