HST broyeur à cône mono hydraulique
Le concasseur à cône hydraulique HST intègre des machines, une pression hydraulique, des composants électriques, une automatisation et un contrôle intelligent. Grâce à son système de contrôle entièrement automatique, cette machine peut réaliser une régulation précise.
Principe de fonctionnement du concasseur à cône hydraulique HST
Le moteur électrique entraîne le manchon excentrique en rotation par l’intermédiaire de la courroie trapézoïdale, de l’arbre d’entraînement et de l’engrenage d’entraînement. Le cône mobile effectue un mouvement rotatif et pendulaire sous le rôle principal du manchon excentrique, ce qui permet au cône mobile et au cône fixe de se rapprocher et de s’éloigner de temps à autre. La matière première est broyée dans la chambre du broyeur par compression et frappe en continu. La pierre concassée est évacuée par le bas.

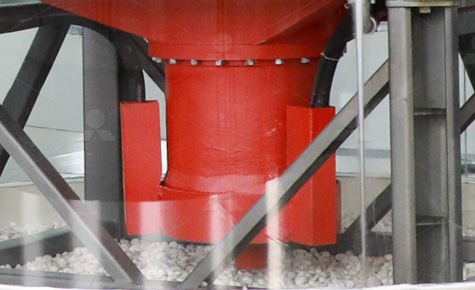

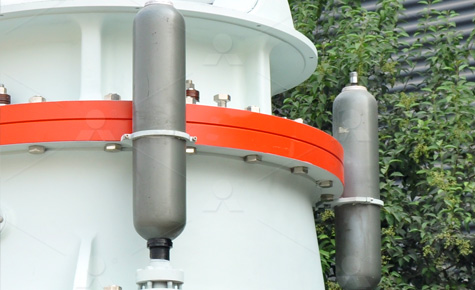

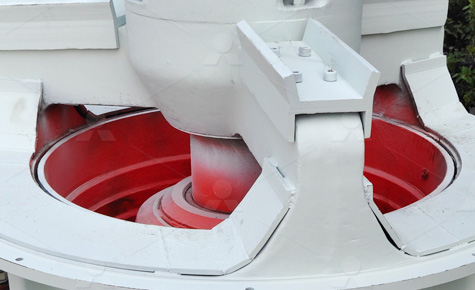

Détails du concasseur à cône hydraulique HST
Spécifications - Données techniques
| Modèle | Cavité | Ouverture à l’entrée maximal (mm) | Ouverture à la sortie maximal (mm) | Capacité(tph) | Puissance KW(HP) | Demension (L×W×H) (mm) | Poids (t) |
| HST100 | S1(Extra Coarse) | 240 | 22-38 | 85-170 | 90(125) | 1535×1275×2710 | 9.6 |
| S2(Medium Coarse) | 200 | 19-32 | 70-130 | ||||
| HST160 | S1(Extra Coarse) | 360 | 25-54 | 120-345 | 132(175) | 2045×1635×3040 | 15.5 |
| S2(Medium Coarse) | 300 | 22-48 | 105-305 | ||||
| S3(Coarse) | 235 | 19-48 | 90-275 | ||||
| HST250 | S1(Extra Coarse) | 450 | 35-54 | 255-605 | 220(300) | 2675×2550×3940 | 28 |
| S2(Medium Coarse) | 400 | 29-51 | 215-515 | ||||
| S3(Coarse) | 300 | 25-51 | 190-490 | ||||
| HST315 | S1(Extra Coarse) | 560 | 41-76 | 335-1050 | 315(400) | 3110×2945×4480 | 43.5 |
| S2(Medium Coarse) | 500 | 38-70 | 305-895 | ||||
| Modèle | Cavité | Ouverture à l’entrée maximal (mm) | Ouverture à la sortie maximal (mm) | Capacité(tph) | Puissance KW(HP) | Demension (L×W×H) (mm) | Poids (t) |
| HST100 | H1(Fine) | 135 | 10-32 | 45-130 | 90(125) | 1540×1280×2300 | 7.5 |
| H2(Medium Fine) | 65 | 8-19 | 35-80 | ||||
| H3(Extra Fine) | 38 | 4-16 | 27-60 | ||||
| HST160 | H1(Fine) | 185 | 13-38 | 66-210 | 132(175) | 2000×1550×2600 | 10 |
| H2(Medium Fine) | 90 | 10-32 | 65-165 | ||||
| H3(Extra Fine) | 50 | 6-25 | 48-105 | ||||
| HST250 | H1(Fine) | 215 | 16-44 | 110-395 | 220(300) | 2315×1830×2940 | 19.5 |
| H2(Medium Fine) | 110 | 13-38 | 115-340 | ||||
| H3(Extra Fine) | 70 | 8-32 | 90-255 | ||||
| HST315 | H1(Fine) | 275 | 16-51 | 170-665 | 315(400) | 2740×2200×3590 | 28.5 |
| H2(Medium Fine) | 135 | 16-38 | 190-505 | ||||
| H3(Extra Fine) | 65 | 13-22 | 205-320 | ||||
| HST560 | H1(Fine) | 300 | 22-70 | 448-1331 | 560(750) | 3300×2600×4463 | 51 |
| H2(Medium Fine) | 155 | 19-70 | 400-1098 | ||||
| H3(Extra Fine) | 80 | 10-44 | 280-669 | ||||
| HST750 | H1(Fine) | 370 | 25-70 | 480-2500 | 630(850) | 3800×3100×5305 | 80 |
| H2(Medium Fine) | 195 | 22-70 | 552-1115 | ||||
| H3(Extra Fine) | 80 | 10-51 | 364-790 |
