Principe de fonctionnement

L’équipement intègre le châssis principal du concasseur à mâchoires, le système d’alimentation et l’unité d’alimentation et de criblage grâce à une conception modulaire. L’efficacité du concassage et la mobilité sont ainsi optimisés, ce qui réduit considérablement les coûts de transport et améliore l’efficacité opérationnelle.

1. Alimentation et pré-criblage intégrés
Le matériau est transporté uniformément vers la chambre de concassage à mâchoires par l’alimentateur embarqué. Certains modèles sont équipés d’un crible vibrant pour pré-séparer les particules fines et réduire ainsi l’inefficacité du concassage.

2. Concassage par extrusion à mâchoires mobiles
Le moteur entraîne l’arbre excentrique en rotation, ce qui entraîne le plateau à mâchoires mobiles à se rapprocher et à s’éloigner périodiquement du plateau à mâchoires fixes. Lorsque le plateau à mâchoires mobiles se déplace vers le haut, la distance entre les deux plateaux se réduit et le matériau est concassé par compression et roulage ; lorsque le plateau à mâchoires mobiles se déplace vers le bas, la distance s’agrandit et le matériau concassé est évacué par gravité.

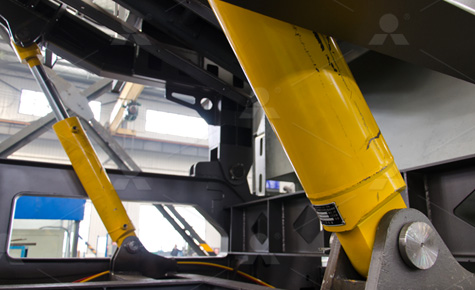

3. Réglage hydraulique et protection contre les surcharges
La taille de l’orifice de décharge est ajustée en temps réel grâce au système hydraulique (par exemple, le siège arrière de la plaque basculante ou le dispositif de réglage de la cale) afin de contrôler la granulométrie du produit fini (généralement de 1 à 300 mm). En cas de contact avec des objets incassables ou de surcharge, le dispositif hydraulique relâche automatiquement la pression pour éviter d’endommager l’équipement.

4. Circulation en boucle fermée et transport du produit fini
Les matériaux concassés sont directement évacués par le convoyeur à bande embarqué ou renvoyés vers le système de criblage pour une circulation en boucle fermée afin de garantir une granulométrie conforme aux normes. La station mobile intègre un crible vibrant et un convoyeur à bande pour un fonctionnement continu de concassage, criblage et transfert sur site.

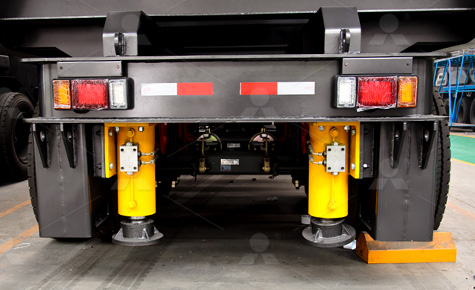

5. Migration mobile et transfert rapide
Grâce à un châssis à pneus ou à chenilles, aucune fondation fixe n’est requise et le transfert peut s’effectuer de manière flexible en fonction de l’avancement du front de taille ou des besoins du chantier, ce qui est particulièrement adapté aux applications mobiles telles que le traitement des déchets de construction et l’exploitation minière.
